Új szoknyatető terv

Sajnos a múlt heti ötletem nem aratott tetszést a szakértők körében, így fel kell adnom a "habon keresztüli oldalsó rögzítés" és egyéb ötleteimet. A szelement muszáj a födémre tenni, marad a körbeszigetelés. Az álló lábak működhetnek, kell hozzájuk még időben horganyzott zárt szelvény hüvelyeket csináltatnom és azokat pontosan be kell majd önteni a födémbe. Ezek tartanák a "magasban futó" vízszintes gerendákat (a menetes szár is része lenne a fémszerkezetnek), illetve a 15x15 korlátokat. Olyan helyekre kell majd betennünk, ahol az oszlop hajlítási igénybevételt kapna a tetőtől. Itt majd a méreketet lehetne csökkenteni is, remélem, mert ha a terhet nem a fa oszlop hordozza, hanem a fém zárt szelvény, akkor valószínűleg nem kell a 15x15 méret.

Közben a szarufák hosszát is 40-nel oszthatóra kellett igazítani, a cserépkiosztás miatt.

Mndezek szerint módosítottam tehát a modellt, most így néz ki ez a rész (video):

Szoknyatető tervezése

Mivel nem szeretnénk a ház hőszigetelését a szoknyatetővel nagyon elrontani, ezt a szerkezetet jó előre meg akarjuk tervezni, hogy elkerüljük a "mi így szoktuk" és a "jó lesz az úgy is" szituációkat, amikbe a mesterekkel könnyen belefuthat az ember. Ilyenkor bontatni már senkinek nincs ereje és pénze, maradna a csalódás.

Általában ezeket a szerkezeteket közvetlenül a beton- vagy téglafalakhoz erősítik, nálunk az lenne a cél, hogy a tetőszerkezet ne okozzon hőhidakat a tetőterasznál és a falakon. Ezért, ahol csak lehet, függetleníteni szeretnénk ezt a tetőt a "meleg" falaktól. Azaz minél kisebb legyen a hőátadó felület a fal és a fa között. Ugyanis nem akarom a fát körbeszigetelni, mert akkor nem tud kiszellőzni. A nagy fa falületeket csak a 15cm habon keresztül szeretném a falra rögzíteni, kis felületek (oszlopok "bütüje") közvetlenül is mehetnek, ha szükséges (pl a korlátoszlopokat nem úszom meg, hogy a födémhez legyenek rögzítve) .

Megpróbáltam lemodellezni ezt is, hasonlóan az Isoteq falhoz. Mivel ezt a tervet még sem ács, sem statikus nem látta, hanem csak én fabrikáltam, valószínűleg még sokat fog változni. Tervezem megmutatni a kivitelező-jelöltünknek is, remélem, lesznek ötletei. A modell segítségével könnyen el tudom neki magyarázni a problémámat és a megoldási javaslatokat rögtön meg is tudjuk nézni.

Mindenesetre a videót most felteszem erről is:

Tetőszerkezet elszigetelése a födémtől

Mivel a zárófödémünk (emeleti falazat lezárása) vasbeton lesz (a zajszigetelést biztosítandó), komoly fejtörést okoz, hogyan hőszigeteljük ezt a födémet.
Általában a koszorúra felcsavarozzák a talpszelemeneket, melyek a tetőgerendák alapjául szolgálnak. Ha mi is csak ezt tesszük, akkor ezen át könnyen kiszökik a födém melege.
Ezért az lenne a szép megoldás, hogy a födém és a talpszelemen közé vízszigetelést teszünk (fa szárazon tartása a koszorúból felszivárgó nedvességtől/párától) majd a szelement hőszigeteljük a külvilág felé, páraáteresztő módon (ne korhadjon).
Ezt a megoldást az Index hőszigetelős fórumán javasolták, ezt a fórumot mindenkinek tudom ajánlani.

Tehát valami olyesmi módon készülne ez, mint a lenti videón (Sketchup animáció)
(ha Szerinted ez nem jó megoldás, szívesen veszem a kritikákat):

Isoteq falazat modellezése

Most egy kicsit dicsekedni fogok. A múlt héten elkészítettem az Isoteq Extra falazóelemek modelljét a Google SketchUp programmal, és virtuálisan felépítettem a teljes házat.
Ez a program remek 3D tervező, ingyenes, és ha szerencséd van, az építészed CAD modelljét be tudod importálni (pl .3ds formátumon keresztül), és tudod nézegetni, méregetni, és nem utolsó sorban átszerkeszteni a tervét :) Nekem szerencsém volt.

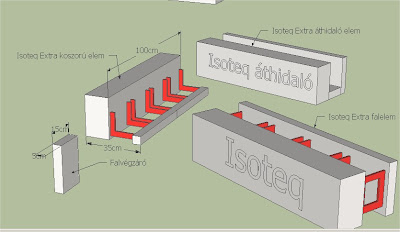

Én ezekből ez elemekből "építkeztem" (az elemek saját készítésűek, nem pont ilyen az Isoteq összekötője, de az alapelv és a kiosztás ugyanez):


Ezen felül készítettem háromnegyedes, feles, negyedes falazóelemeket, hogy lássam, mennyi "szabott" elemre lesz szükség. Valamint magasító elemekre is szükség volt, mert nem 20cm vastagságúak a födémeim.

Érdekes volt elemenként megépíteni a falazatot, látni, mennyire nem is egyszerű betartani a szabályokat (sorok kötésben, sarkok lehetőleg egész elemekből, ablakok, ajtók mellett lehetőleg minél nagyobb elemek legyenek, áthidalók felfekvése, stb). Persze, gyorsabban ment, mint élőben, mert itt van copy-paste, és sok Undo lehetőség, ami a való világban nem mindig kivitelezhető (elvágott elem összerakása).

Rögtön kiderült, hol kell pl 5 centivel arrébb tolni egy ajtót ahhoz, hogy sok hulladéktól megszabaduljak. Ugyanis rossz alaprajz esetén sok olyan lehulló elem keletkezhet, amelyikben már nincs összekötő, ezért a szétesett darabok már csak korlátozottan használhatók.

Először a sarkokat kell megtanulni összerakni. Mivel az Extra elem 15cm külső EPS-t tartalmaz, a sarkoknál elvileg 3 db falvégzáró elem kellene, hogy ne vékonyítsuk el a szigetelést. Ez nagyon fontos, mert pont a (pozitív) sarkoknál kicsi a fűtött felület és nagy a hűtött felület.
Hogy kicsit olcsóbbak legyünk, a 3 falvégzáró helyett tehetünk EPS "tömböt" is, ekkor rugyan a LEGO fogazat nem érvényesül, de mivel láttam ilyet passzívház építéses szerkezetben, csak nem lesz ebből probléma:



És a végeredmény a teljes, kétszintes ház falazata, áthidalókkal, koszorú elemekkel, rengeteg végelzáróval. És a lényeg: a pontos anyagjegyzék a szoftverrel generálható, a számok copy-paste mehetnek Excel táblába, és kis szorozgatások után (feles, negyedes, háromnegyedes elemek miatt kell) kiszámítható a rendelendő anyagmennyiség.






A másik előny, hogy ha a virtuálisan felépített falazatot pl soronként kinyomtatod és odaadod az építőmesternek (vagy Magadnak :)), akkor már nem kell sokat gondolkodni és optimalizálgatni az építéskor. Csak rakni az elemeket a "kotta" szerint, szépen, egyenesen, vízszintesen.

Ez az elmélet. A gyakorlatról majd beszámolok, ha ott tartunk ...

Addig is feltöltöttem az építőelemeket a Google Sketchup Warehouse-ba, akinek kedve van, építhet virtuális házat. Erről a helyről tölthető le. Jó szórakozást.
